适用范围

适用于0.4~110kV电压等级，系统中性点不接地、经消弧线圈接地、经小电阻接地等配电系统所属的发电厂、变电站、开闭所、环网柜、柱上开关等场所。

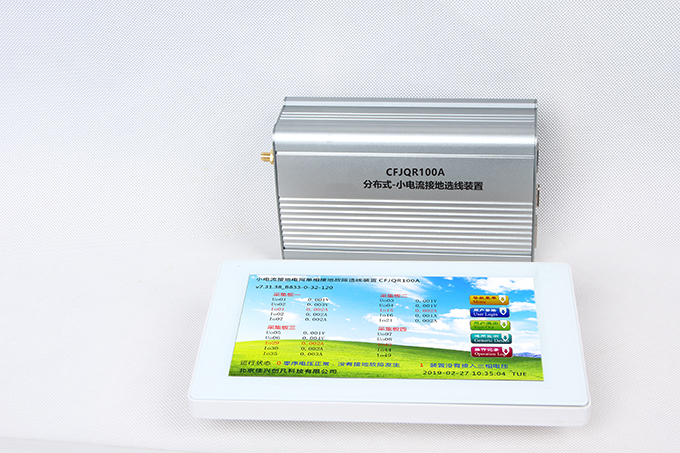

我公司开发的基于相电流的分布式选线定位装置，零序电压和零序电流不再必须,在只有三相电流的情况下，就可进行故障选线和定位，再通过有线或者无线网络，或者其它通信方式，把结果上传到特定后台或者综保后台。

本产品快速准确的故障定位系统有利于电网设备的维护，提高设备的使用寿命，减少维护检修负担;缩短停电时间、减少停电损失、提高供电可靠性和用户的经济效益。

产品优势

1.对于没有零序互感器，且不能停电的变电站可以实施安装；

2.两点同相接地时，可以同时准确选出2条故障线路；

3.环网柜及架空线路，可实现故障区段精准定位；

4.不用布线、就地安装、就地通讯；

5.不需要零序电压，不依靠零序电流。

产品特点

1、信号采集极简

信号采集极简设计，只检测三相电流，无需零序电压及零序电流。使用分布式装置，只接入一条线路的信号选线。或者用于室外，在线路上进行故障区段定位。

2、选线准确率高

选线准确率100%， 算法利用科学方法增强故障路径与非故障路径的差异，减小系统谐波的影响，抗干扰性强，准确性高。

3、算法自适应性强、定位功能

可以解决金属接地、低阻接地、高阻接地、弧光等接地故障选线及故障定位问题。装置具备接地定位功能，当系统发生故障时，无需通讯，即可就地判断故障点位于检测点_上游或者下游。

4、后台通信报警，简洁方便

装置具备与远动装置的接口通讯功能，通过后台可准确明了的显示故障线路或故障点的具体情况。可以提供遥信无源节点、标准485串口接口。装置采用标准CDT规约、MODBUS、61850通信，适用于数字化变电站。

核心参数

1.装置电源额定工作电压:交流220V、直流220V/110V。

2.工作环境温度: -20°C~70°C。

3.装置功耗:<10W。

4.接入装置的线路CT二次零序电流:交流2mA-5A。

5.选线电流测量精度: 0.2%。

6.同RTU和综自站通信方式:硬节点和串口485， 通信规约采用标准CDT规约、Modbus、智能变电站61850规约等。
