适用范围
本装置适用于0.4~110kV中性点不接地或中性点经电阻、消弧线圈接地的变电站线路单相接地故障选线，适用于不同电压等级(66kV、35kV、10kV、6kV、3kV)的系统。可广泛用于发电厂、水电厂、变电所及大型厂矿企业的供电系统作为线路和母线单相接地故障报警或用于线路接地跳闸保护。可适用于各种等级变电所，也适用于开闭所，可适用于母线并联运行、环网供电等特殊运行方式，可适用于架空线路、电缆线路或架空电缆混合线路。
选线方法
CFJQR100专业嵌入式小电流接地选线装置实时采集系统故障信号，应用多种选线方法进行综合选线。具体包括：智能型比幅比相法、谐波比幅比相法、小波法、首半波法、有功分量法、能量法等。装置为各种方法确定有效域，根据故障信号特征自动对每一种选线方法得出的故障选线结果进行可信度量化评估，并将多种选线方法融合到一起，尽可能地保证各种选线方法之间实现优势互补。
为了避免故障信号受到干扰而导致误选，装置采用了连续选线方法，每隔一定时间(1～5秒)重新采集数据进行分析，只要故障没有消失，装置的选线计算就不停止；装置能准确识别直接接地、经电阻接地、弧光接地、间歇性弧光接地等复杂的故障类型；能根据各段母线的零序电压变化自动判断系统运行方式，即各段母线并列运行或是分段运行；装置运行稳定、消耗能量小、使用寿命长、不易老化；质量轻、体积小、方便运输，易安装、易维护、性能稳定（无需风扇、无任何机械部件）可靠性非常强。
安全性
装置只需接入母线PT信号和出线零序CT信号；
不需要安装专用耦合设备，现场不停电也可进行安装及维护。
产品硬件特点

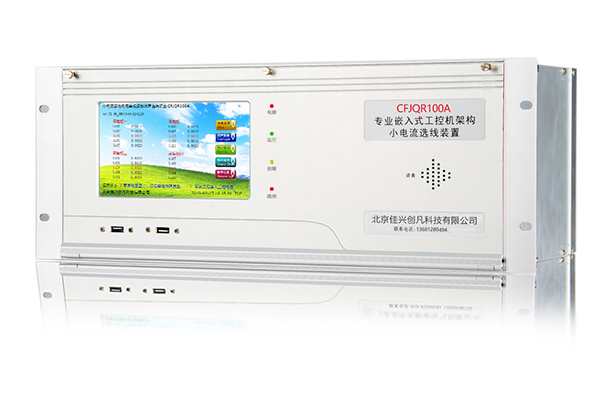

1.选线装置采用低功耗、工业级嵌入式工控机平台，无机械转动部件，采用高速ARM芯片组，机身为标准4U机箱。
2.单台装置至多可监控64通道。
3.装置由背板、主板、PT/CT板、开关量输出板、交直流电源、液晶大屏幕、金属机箱等组成。各种卡、板安装在密闭的机箱中，采用插拔式设计，整套设备集中、紧凑、密封性好、扩展性强、便于维护。
4.双A/D采样：装置的零序电压电流采样回路使用双A/D结构，防止单一A/D损坏导致装置误动，采样频率不低于6000 Hz。双A/D可以手动、自动切换 ，单一A/D发生损坏时，能够自动切换。
5.功能强大的FPGA：控制A/D采样和实现逻辑编程出口。FPGA采用了高级硅模组(AdvancedSilicon Modular Block,ASMBL)架构,系统门数大，增强了大量的内嵌专用乘法器和专用块RAM资源，具有实现复杂数字信号处理和芯片上可编程系统的能力。
6.B码对时：硬件对时接口采用IRIG-B格式时间码，可实现微秒级精准对时。
7.支持4网口：便于通讯、维护、拷取波形。
8.装置具有双USB通道，可用优盘直接拷贝数据和更新程序。
产品软件特点
1. 采用Linux操作系统。
2. 系统可适用于电缆出线、架空出线及电缆架空混合出线。
3. 装置能准确识别金属性接地、高阻接地、弧光接地、间歇性弧光接地等复杂的故障类型，在现场工作人员的配合下可以解决不同线路两点同相接地故障问题。
4.故障录波
零序录波及波形分析功能模块
A、 可对造成零序电压升高的各类故障进行录波，包括毫秒级的瞬时性故障。
B、 录波信号包括各相对地电压、零序电压和各支路零序电流信号。
C、 录波、录波回放及根据录波进行选线测试，提供至少三种录波方式（自定义短波、COMTRADE标准录波、自定义长波），可以变频录波，能满足各种录波需要。
5.装置具有自检功能，死机自动恢复功能，并能监视各线路出口处一次接地电容电流和各段母线零序电压。对于各种原因导致的意外断电，装置无须值班人员启动，当再次通电时，装置自动启动，给无人值守变电站带来很大的方便。
6.支持CDT、Modbus、IEC61850等多种通讯规约。
7.装置具有综合选线和连续选线功能。
8.适用于中性点不接地系统、中性点经消弧线圈接地系统、中性点经高电阻接地系统及母线上装有消弧装置的小电流接地系统。
9.检测故障的短期时间：20ms，完成一次综合选线的时间：100ms。
10.装置根据各段母线的零序电压变化自动判断系统运行方式，即各段母线并列运行或是分段运行。
基本功能
1.选线功能；
2.综合故障诊断功能模块；
3.装置具有控制输出功能；
4.装置具有轮切（试漏）功能；
5.装置具有后加速跳闸功能；
6.装置具有接地相判别功能；
7.装置具有PT断线判断功能；
8.装置具有铁磁谐振报警功能；
9.漏电绝缘检测（可选功能）；
10.装置具有消谐功能（可选功能）；
11.两点同相接地上传后台；
12.自动调整启动值。
核心参数
1.装置电源额定工作电压：交流、直流220V；
2.工作环境温度：-20oC～70oC；
3.装置功耗：<10W；
4.接入装置的母线PT二次零序电压：交流0-200V；
5.接入装置的线路CT二次零序电流：交流2mA-5A；
6.装置动作启动电压：交流0.5－200V可调（默认设置交流20V）；
7.选线电压测量精度：0.2%；
8.选线电流测量精度：0.2%；
9.开关量输出常开触点容量：交流250V,16A;直流30V，5A；
10.同RTU和综自站通信方式：硬节点和串接 RS232、485，通信规约采用标准CDT规约。Modbus（免费配置）/智能变电站61850规约。
